Планировочные работы: первый и самый важный этап строительства

Любое строительство начинается не с закладки фундамента, а с грамотного планирования территории. Планировочные работы — это комплекс инженерных мероприятий, который превращает неосвоенный участок в пространство, подготовленное для возведения зданий, прокладки коммуникаций и благоустройства. Компания «БелСтройСила» предлагает профессиональное выполнение всех видов планировочных работ, гарантируя точность расчетов и высокое качество на каждом этапе.

Глава 1: Что такое планировочные работы и почему они важны

Планировочные работы — это не просто выравнивание участка. Это комплекс инженерных решений, направленных на рациональное преобразование рельефа для обеспечения устойчивости будущих зданий и сооружений, отвода поверхностных вод и создания благоприятных условий для благоустройства территории.

Основные задачи планировочных работ

В современном строительстве планировочные работы решают несколько ключевых задач :

1. Создание оптимального рельефа — приведение естественной поверхности к проектным отметкам, обеспечивающим безопасную и комфортную эксплуатацию территории.

2. Организация стока поверхностных вод — предотвращение затопления и заболачивания участка.

3. Подготовка площадок под застройку — создание горизонтальных или слабонаклонных поверхностей для строительства.

4. Обеспечение нормативных уклонов — для дорог, тротуаров, проездов и инженерных сетей.

5. Рациональное перераспределение грунта — достижение баланса между выемкой и насыпью для экономии средств.

Без качественно выполненных планировочных работ невозможно гарантировать долговечность зданий, безопасность дорожного движения и эффективность работы ливневой канализации. Ошибки на этом этапе приводят к подтоплению подвалов, разрушению фундаментов и деформации дорожных покрытий.

Глава 2: Виды планировочных работ

Планировочные работы классифицируются по назначению, масштабу и методам выполнения.

Вертикальная планировка — основа преобразования рельефа

Вертикальная планировка территории — это наиболее ответственный вид планировочных работ, заключающийся в искусственном преобразовании рельефа для создания условий строительства и благоустройства . Она включает расчеты и инженерные решения по изменению отметок поверхности с учетом обеспечения отвода вод, создания оптимальных уклонов и баланса земляных масс.

Задачи вертикальной планировки :

• Создание планировочных отметок, обеспечивающих требования застройки

• Организация стока дождевых и талых вод

• Обеспечение нормативных уклонов для улиц, дорог и площадок

• Минимизация объемов перемещаемого грунта

Горизонтальная планировка и создание площадок

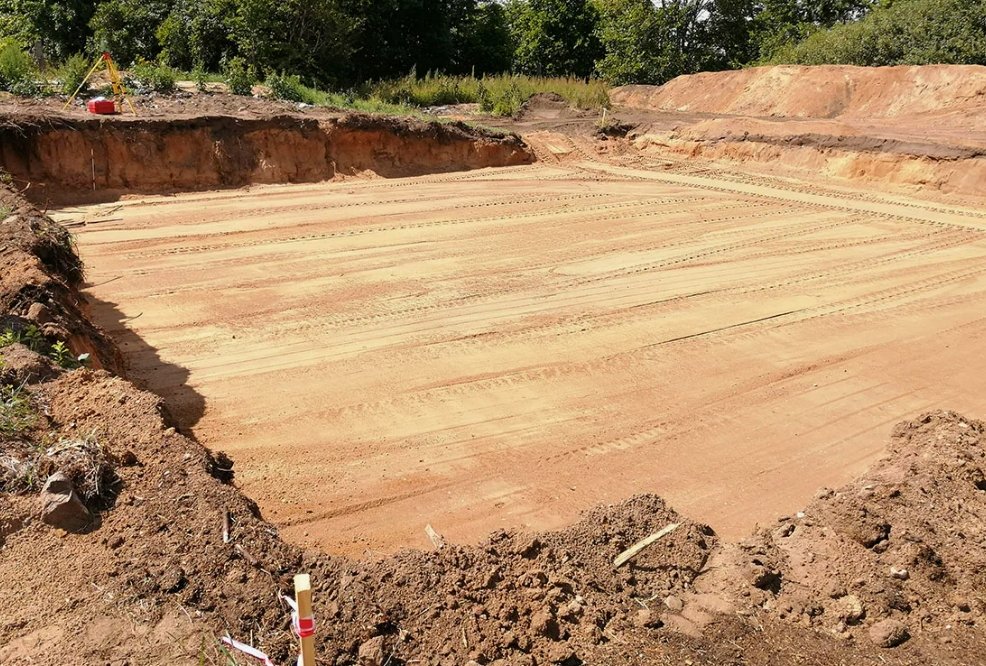

При строительстве на сложном рельефе часто требуется горизонтальная планировка — создание идеально ровной площадки под здание или сооружение. В этом случае проектная отметка является постоянной величиной для всего участка, а рабочие отметки (разница между проектной и фактической высотой) определяют объемы подсыпки или выемки грунта .

При создании наклонной площадки проектные отметки изменяются по заданному уклону, что позволяет направить поверхностный сток в нужную сторону.

Выборочная планировка незастроенных участков

В условиях, когда требуется преобразовать рельеф без полной перепланировки всей территории, применяется выборочная вертикальная планировка . Этот метод эффективен для участков со сложным рельефом, где требуется локальное изменение отметок в местах будущей застройки.

Современные методы автоматизации геодезических расчетов позволяют моделировать различные варианты планировки, выбирая оптимальные проектные уклоны и минимизируя объемы земляных работ . Это значительно сокращает время проектирования и повышает точность расчетов.

Глава 3: Технология выполнения планировочных работ

Процесс планировочных работ — это последовательность строго регламентированных этапов, от качества выполнения которых зависит конечный результат.

3.1. Предпроектная подготовка — основа точных расчетов

Качественные планировочные работы начинаются с тщательного изучения территории. Исходными данными служат топографические планы масштаба 1:500 — 1:5000, составленные по результатам нивелирования поверхности . Для детальной проработки проектных решений планируемую территорию разбивают на сетку квадратов со сторонами 10, 20, 40 или 50 метров в зависимости от сложности рельефа .

Инженерно-геодезические изыскания включают:

• Нивелирование поверхности по квадратам

• Определение фактических высот всех вершин сетки

• Анализ существующих уклонов и направлений стока

• Оценку геологических и гидрологических условий

Чем сложнее рельеф, тем мельче должна быть сетка квадратов для обеспечения точности расчетов.

3.2. Проектирование — создание математической модели

На основе результатов геодезических измерений разрабатывается проект вертикальной планировки. Проектная отметка горизонтальной площадки при условии баланса земляных работ (равенства объемов насыпи и выемки) вычисляется по формуле :

Hпр=(ΣH1+2ΣH2+3ΣH3+4ΣH4)/4nHпр​=(ΣH1​+2ΣH2​+3ΣH3​+4ΣH4​)/4n

где H1H1​ — отметки вершин, относящихся к одному квадрату; H2H2​ — к двум; H3H3​ — к трем; H4H4​ — к четырем квадратам; n — количество квадратов.

Рабочие отметки (разность проектной и фактической отметок) определяют, где будет выполняться подсыпка (знак «+») или выемка грунта (знак «-») .

После расчета рабочих отметок на картограмме земляных работ находят линию нулевых работ — границу между участками выемки и насыпи. Для этого на сторонах квадратов, где рабочие отметки имеют разные знаки, определяют положение точек нулевых работ :

l1=a×∣h1∣/(∣h1∣+∣h2∣),l2=a×∣h2∣/(∣h1∣+∣h2∣)l1​=a×∣h1​∣/(∣h1​∣+∣h2​∣),l2​=a×∣h2​∣/(∣h1​∣+∣h2​∣)

где a — длина стороны квадрата; h1h1​ и h2h2​ — рабочие отметки на концах стороны.

Соединив найденные точки, получают линию нулевых работ, которая разделяет зоны выемки и насыпи.

3.3. Подсчет объемов земляных работ

Точный расчет объемов земляных масс — ключевой этап планировочных работ, определяющий экономическую эффективность проекта.

Для полных квадратов (все рабочие отметки одного знака) объем вычисляется по формуле :

V=a2×(h1+h2+h3+h4)/4V=a2×(h1​+h2​+h3​+h4​)/4

Для смешанных квадратов (рабочие отметки разных знаков) объемы выемки и насыпи вычисляются отдельно на основе сумм рабочих отметок соответствующих частей квадрата .

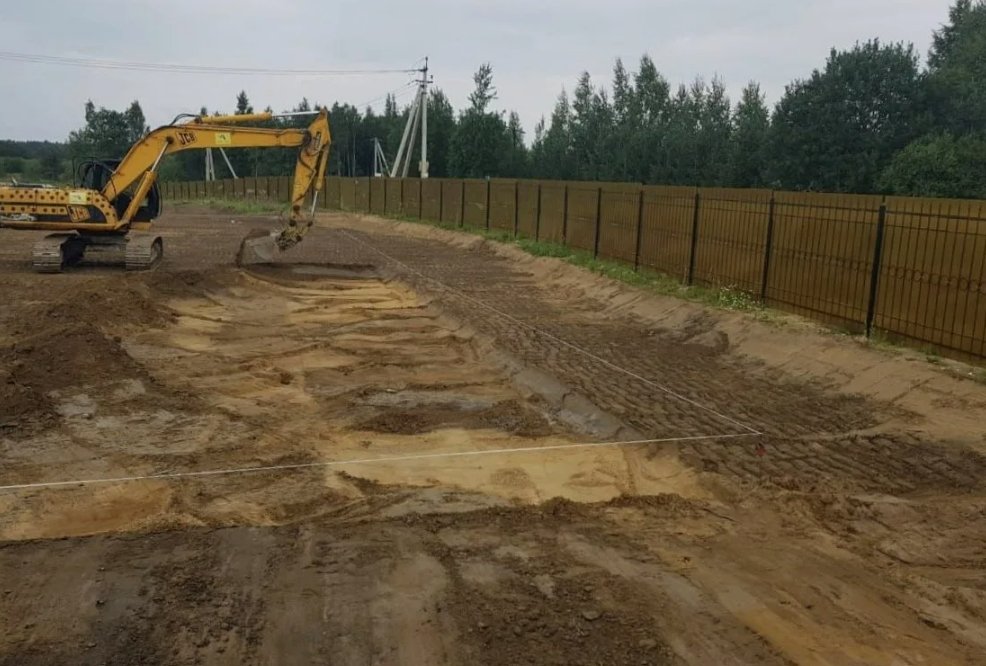

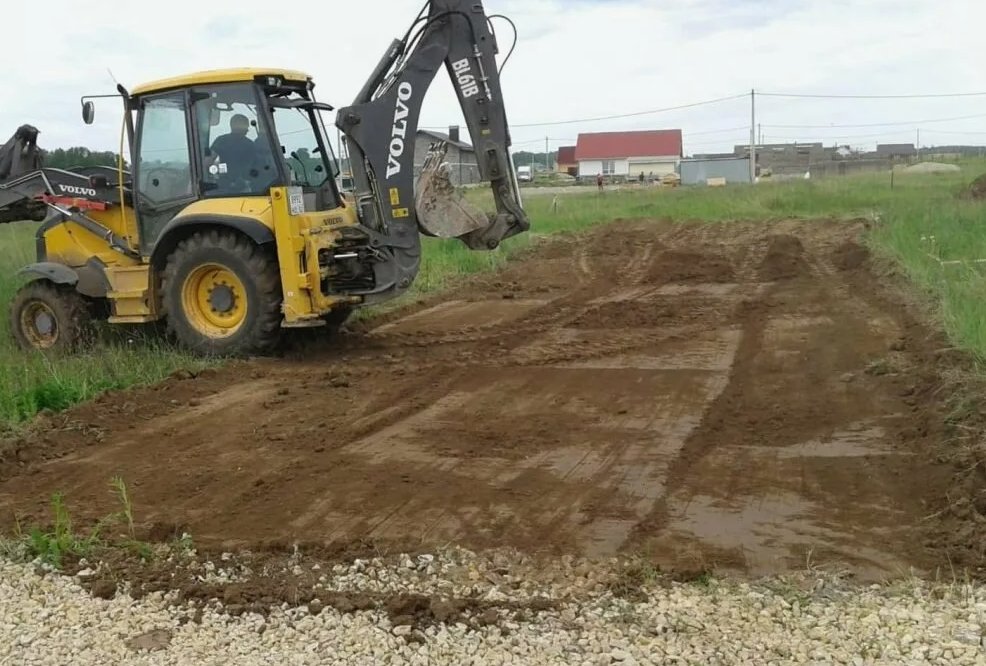

3.4. Выполнение земляных работ

На основе проекта и подсчитанных объемов разрабатывается технологическая карта производства земляных работ, в которой определяются :

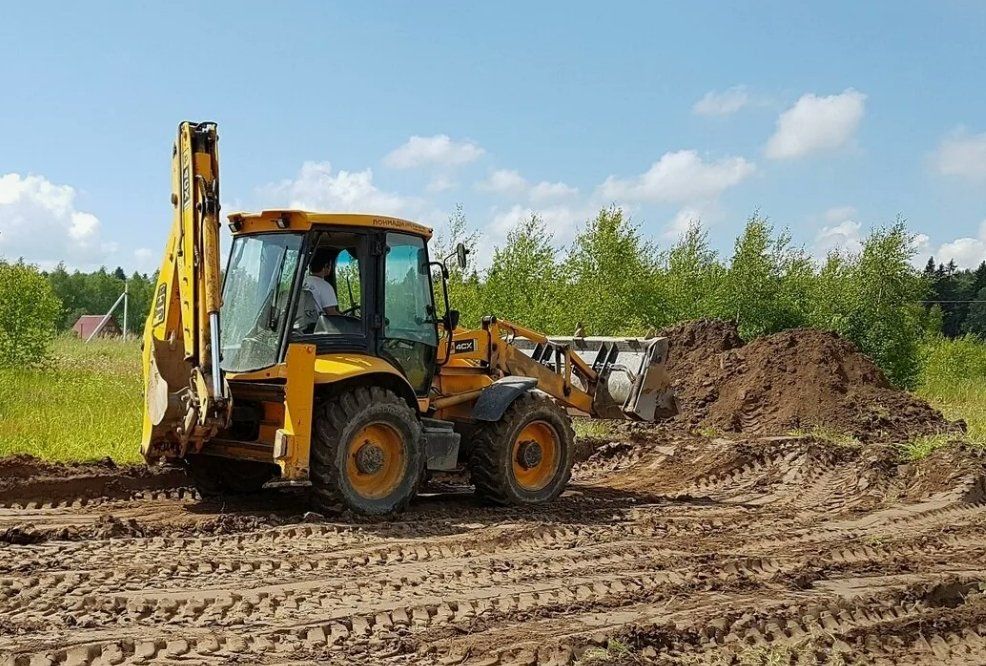

• Выбор машин и механизмов (бульдозеры, экскаваторы, скреперы)

• Способы разработки, перемещения и уплотнения грунта

• Очередность и этапы выполнения работ

• Мероприятия по обеспечению качества и безопасности

Правильный выбор комплекта машин позволяет минимизировать стоимость и сроки выполнения планировочных работ . На участках с большим объемом перемещаемого грунта часто применяются бульдозеры и скреперы, а при необходимости выемки грунта на значительную глубину — экскаваторы.

3.5. Контроль качества

В процессе выполнения планировочных работ осуществляется постоянный контроль :

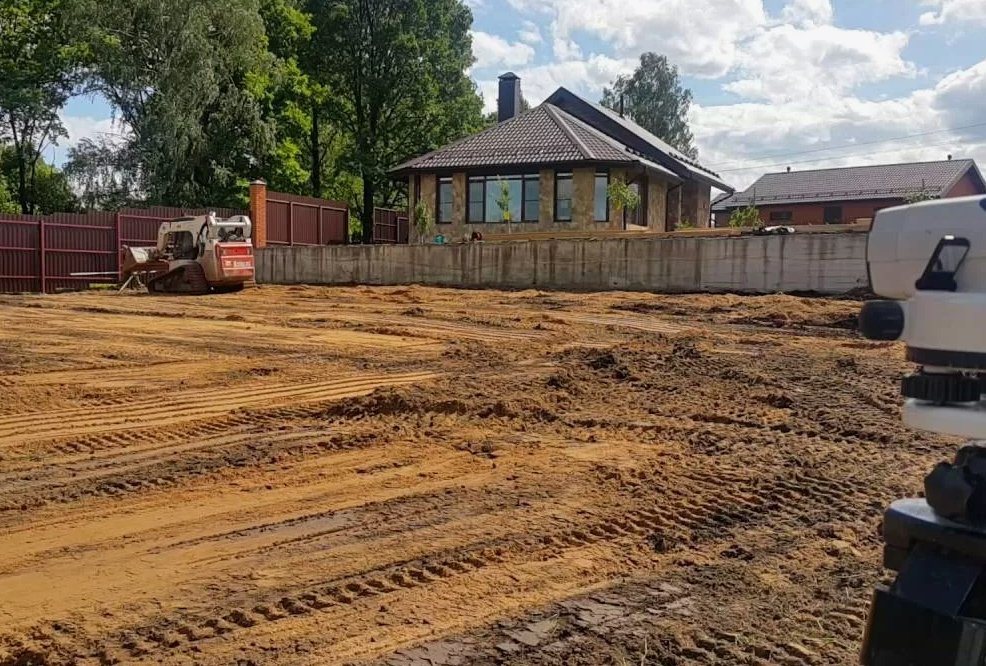

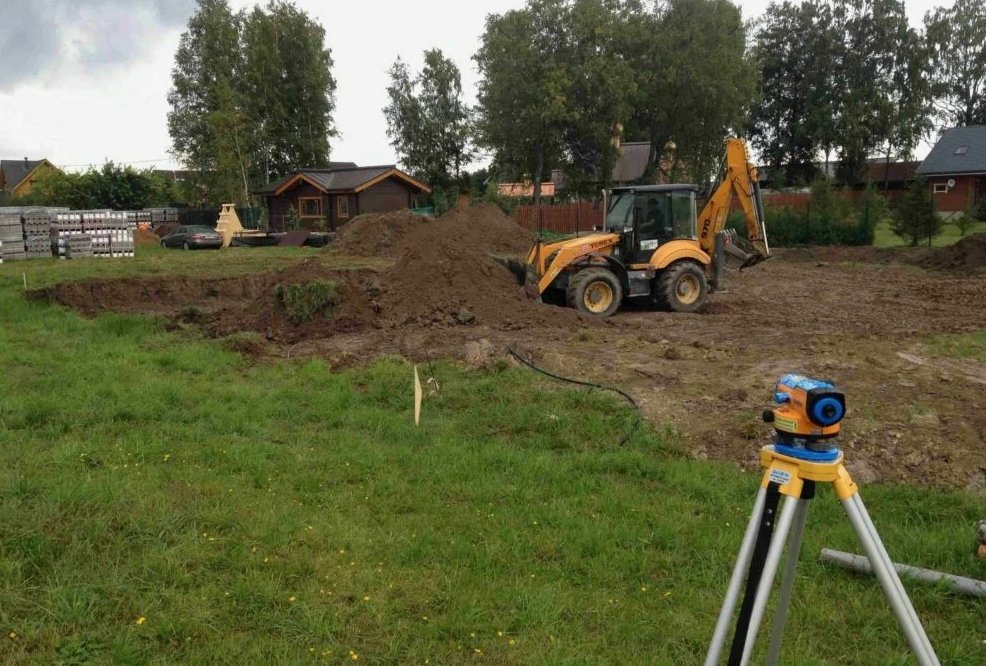

• Геодезический контроль — проверка соответствия фактических отметок проектным

• Контроль качества уплотнения грунта — обеспечение необходимой плотности основания

• Контроль уклонов — проверка соблюдения проектных уклонов поверхностей

Согласно нормативам, баланс земляных работ (разница между объемами выемки и насыпи) не должен превышать 3% от общего объема перемещаемого грунта . Превышение этого показателя требует корректировки проектных решений.

Глава 4: Современные методы и технологии в планировочных работах

Технологии планировочных работ постоянно совершенствуются, появляются новые методы и инструменты, повышающие точность и эффективность.

Автоматизация геодезических расчетов

Современное проектирование все больше опирается на автоматизированные системы. Разработанное программное обеспечение позволяет при вариантном изменении проектных уклонов и минимальных рабочих отметок получать различные технико-экономические показатели проектных решений . Это дает возможность выбрать оптимальный комплект машин и механизмов для выполнения планировочных работ .

Автоматизация расчета включает:

• Формирование матриц фактических отметок центров квадратов

• Вычисление средних отметок укрупненных элементов

• Сравнительный анализ и корректировку для ликвидации бессточных участков

• Определение объемов сохраняемого плодородного слоя почвы

• Расчет средневзвешенного расстояния перемещения грунта и стоимостных затрат

Это позволяет значительно сократить сроки проектирования и повысить точность расчетов.

Функциональное зонирование территории

Планировочные работы тесно связаны с функциональным зонированием территории . На этом этапе определяются зоны будущего строительства, места размещения дорог, инженерных коммуникаций и объектов благоустройства.

Современный подход к планировке включает выделение следующих зон :

• Подъездная зона — ворота, дорога, автостоянка

• Жилая зона — дом с прилегающей территорией

• Хозяйственная зона — хозяйственные постройки

• Зона отдыха — беседки, площадки для отдыха

• Зона озеленения — газоны, цветники, декоративные насаждения

Правильное зонирование, заложенное на этапе планировочных работ, обеспечивает рациональное использование территории и комфортное проживание.

Глава 5: Нормативная база планировочных работ в Беларуси

Планировочные работы в Республике Беларусь регламентируются системой технических нормативных правовых актов (ТНПА), устанавливающих требования к проектированию и выполнению работ .

Ключевые аспекты нормативного регулирования:

• Требования к составу и содержанию проектов вертикальной планировки

• Нормы уклонов для различных типов покрытий

• Правила организации стока поверхностных вод

• Нормативы по уплотнению грунтов при обратной засыпке

Компания «БелСтройСила» выполняет все планировочные работы в строгом соответствии с действующими нормативами, гарантируя легитимность и безопасность проектных решений.

Профессиональные планировочные работы — залог успешного строительства

Планировочные работы — это основа, на которой строится все последующее строительство. От качества их выполнения зависит не только внешний вид и комфорт территории, но и надежность фундаментов, долговечность дорог и эффективность инженерных систем.

Компания «БелСтройСила» предлагает комплексный подход к выполнению планировочных работ:

• Профессиональное проектирование — разработка проектов вертикальной планировки с использованием современных методов расчета

• Качественное выполнение — применение современной техники и строгий контроль на всех этапах

• Соблюдение нормативов — выполнение работ в строгом соответствии с требованиями ТНПА

• Полный цикл — от инженерно-геодезических изысканий до финишной планировки и благоустройства

Доверив планировочные работы профессионалам, вы создаете надежную основу для вашего строительного проекта. Компания «БелСтройСила» обеспечит точность расчетов, высокое качество исполнения и экономию ваших средств за счет рационального использования грунта и оптимизации технологических процессов.
