Устройство заземления и молниезащиты

Как защитить здание от природных и техногенных угроз

Электричество — неотъемлемая часть современной жизни, но оно несет не только комфорт, но и серьезные риски. Утечка тока, короткое замыкание, а главное — удар молнии — могут привести к разрушению здания, возгоранию и гибели людей. Устройство заземления и молниезащиты — это не просто техническая необходимость, а обязательное условие безопасности любого объекта. Компания «БелСтройСила» предлагает профессиональные услуги по проектированию и монтажу систем заземления и молниезащиты, гарантируя надежную защиту зданий и людей.

Глава 1: Заземление — главный защитник от поражения электрическим током

Заземление — это намеренное электрическое соединение электроустановки с заземляющим устройством. Проще говоря, это создание пути для электрического тока в землю, чтобы в случае пробоя изоляции или другой неисправности ток уходил в землю, а не через человека. Устройство заземления является обязательным требованием для всех электрических установок напряжением до 1000 В.

Что такое заземление и как оно работает

Заземление выполняет две основные функции:

1. Защита людей от поражения электрическим током при прикосновении к корпусу оборудования, оказавшемуся под напряжением.

2. Защита оборудования от перенапряжений и статического электричества.

Принцип работы заземления прост: все металлические части электрооборудования, которые в нормальном состоянии не находятся под напряжением, соединяются с землей. Если изоляция повреждается и корпус оказывается под напряжением, ток уходит в землю, вызывая срабатывание защитного устройства (автоматического выключателя или УЗО). Человек, прикоснувшийся к такому корпусу, не получит удар током, так как сопротивление тела человека значительно выше сопротивления пути «корпус-земля».

Виды заземления

В зависимости от способа соединения с землей различают:

• Контурное заземление — заземлители располагаются по контуру вокруг здания. Обеспечивает максимальную защиту и выравнивание потенциалов.

• Глубинное заземление — электроды заглубляются вертикально в землю на значительную глубину (до 10-20 метров).

• Модульно-штыревое заземление — современная система, состоящая из стальных стержней, соединенных между собой резьбой или муфтами. Позволяет достичь необходимого сопротивления при малых трудозатратах.

Требования к заземлению в Беларуси

В Беларуси требования к устройству заземления и молниезащиты устанавливаются Техническим кодексом установившейся практики (ТКП). В 2025 году Министерство труда и социальной защиты утвердило профессиональный стандарт «Электромонтажник по электрооборудованию, силовым и осветительным сетям», который устанавливает требования к квалификации специалистов, выполняющих монтаж систем заземления.

Среди обязательных требований к заземляющим устройствам:

• Сопротивление заземления — не более 4 Ом для сетей 380/220 В.

• Заземлители должны быть защищены от коррозии.

• Все соединения должны быть надежными и доступными для осмотра.

Глава 2: Молниезащита — защита от «божественного огня»

Молниезащита — это комплекс технических решений, предназначенных для защиты зданий, сооружений, оборудования и людей от прямых ударов молнии и ее вторичных проявлений (электромагнитной индукции, заноса высокого потенциала). Без молниезащиты попадание молнии в здание может привести к пожару, разрушению конструкций и гибели людей.

Принцип работы молниезащиты

Молниезащита работает по простому принципу: перехватить разряд молнии и отвести его в землю, минуя защищаемое здание. Система состоит из трех основных частей:

1. Молниеприемник — элемент, который «принимает» удар молнии. Это может быть металлический стержень (на крыше или на мачте), трос (натянутый вдоль конька крыши) или сама металлическая кровля.

2. Токоотвод — проводник, который отводит ток от молниеприемника к заземлителю. Токоотводы прокладываются по стенам и перекрытиям здания.

3. Заземляющее устройство — обеспечивает отвод тока в землю. Оно должно иметь низкое сопротивление (менее 10-30 Ом в зависимости от типа грунта и высоты здания).

Виды молниезащиты

По конструкции молниезащита делится на:

• Внешняя молниезащита — защищает здание от прямого удара молнии. Включает молниеприемник, токоотводы и заземлитель.

• Внутренняя молниезащита — защищает оборудование и людей от вторичных проявлений молнии (перенапряжений в сетях, искрения). Устанавливается в виде ограничителей перенапряжения (ОПН) и систем уравнивания потенциалов.

По защите от внешних воздействий молниезащита классифицируется на категории:

• Категория I — для взрывоопасных объектов.

• Категория II — для объектов, представляющих опасность для окружающей среды.

• Категория III — для обычных жилых и общественных зданий.

В соответствии с требованиями ТКП, все здания, независимо от их высоты и назначения, должны быть защищены от прямых ударов молнии.

Глава 3: Технология устройства заземления и молниезащиты

Качественное устройство заземления и молниезащиты — это сложный технологический процесс, требующий профессиональных знаний и строгого соблюдения нормативов.

Подготовительный этап

До начала монтажных работ выполняются:

1. Проектирование. Разрабатывается проект системы заземления и молниезащиты, учитывающий тип грунта, высоту здания, его конструктивные особенности. Проект согласовывается с энергоснабжающей организацией.

2. Подготовка материалов. Подбираются заземлители, проводники, крепежные элементы в соответствии с проектом. Используются материалы с антикоррозионным покрытием.

3. Геодезическая разбивка. Определяются места установки заземлителей и прокладки токоотводов.

Монтаж заземления

Основные этапы устройства заземления:

1. Установка вертикальных заземлителей. Стержни забиваются в землю на глубину до 5-20 метров в зависимости от типа грунта. Для твердых грунтов используется бурение.

2. Монтаж горизонтальных заземлителей. Заземлители соединяются между собой стальной полосой, укладываемой в траншее на глубине 0,5-0,7 метра.

3. Соединение элементов. Все элементы заземляющего устройства соединяются сваркой или болтовыми соединениями с антикоррозионной защитой.

4. Подключение к электроустановке. Заземляющий проводник подключается к главной заземляющей шине (ГЗШ) в электрощите.

5. Измерение сопротивления. После монтажа проводится измерение сопротивления заземляющего устройства специальным прибором. Сопротивление должно соответствовать норме.

В Беларуси работы по заземлению и молниезащите должны выполняться электромонтажниками, имеющими соответствующую квалификацию. Специалисты должны уметь читать электрические схемы, производить расчеты и использовать измерительные приборы.

Монтаж молниезащиты

Основные этапы устройства молниезащиты:

1. Установка молниеприемников. На крыше устанавливаются металлические стержни (штыревые молниеприемники) или тросы. Для зданий с металлической кровлей она сама может служить молниеприемником.

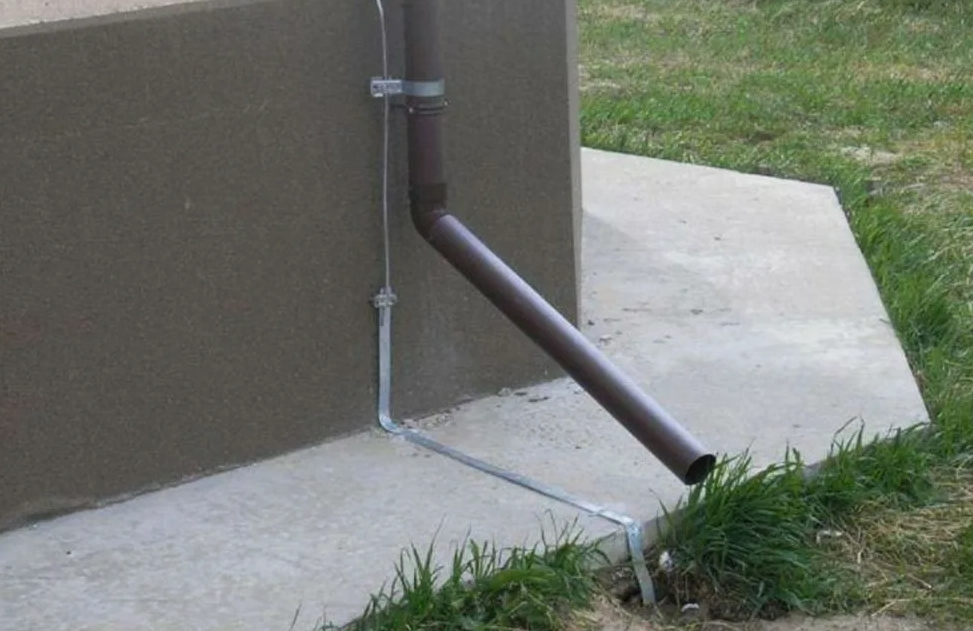

2. Прокладка токоотводов. Проводники (стальные полосы или медные тросы) прокладываются по стенам здания с шагом не более 20 метров. Они крепятся к стенам с помощью специальных зажимов.

3. Соединение с заземлением. Токоотводы соединяются с заземляющим устройством. Все соединения должны быть надежными и доступными для осмотра.

4. Установка ограничителей перенапряжения (ОПН). Для защиты внутренних сетей от импульсных перенапряжений устанавливаются специальные устройства (разрядники, ОПН).

5. Выравнивание потенциалов. Все металлические части здания (арматура, трубы, вентиляция) соединяются с системой молниезащиты для предотвращения искрения.

Молниезащита должна быть выполнена с использованием материалов, устойчивых к коррозии и механическим нагрузкам. В соответствии с требованиями ТКП, для наружных токоотводов используются проводники сечением не менее 16 мм² для меди, 25 мм² для алюминия и 50 мм² для стали.

Глава 4: Нормативная база в Беларуси

В Республике Беларусь устройство заземления и молниезащиты строго регламентируется техническими нормативными правовыми актами (ТНПА).

Действующие профессиональные стандарты

С 2025 года в Беларуси введен в действие профессиональный стандарт «Электромонтажник по электрооборудованию, силовым и осветительным сетям». В этом стандарте установлены требования к квалификации специалистов, выполняющих устройство заземления и молниезащиты.

Специалисты 2-3 разряда должны уметь:

• Монтировать простые системы заземления.

• Выполнять работы по монтажу цепей заземления и зануления.

Специалисты 4-7 разряда (квалификация монтажника 4-го и выше уровней) должны уметь:

• Монтировать сложные системы заземления и молниезащиты.

• Производить расчеты параметров заземляющих устройств.

• Осуществлять контроль качества заземляющих устройств.

Стандарт устанавливает требования к проверке сопротивления заземляющих устройств, объему и нормам приемо-сдаточных испытаний.

Требования к испытаниям

При сдаче объекта в эксплуатацию необходимо провести испытания системы заземления и молниезащиты:

• Измерение сопротивления заземляющих устройств.

• Проверка непрерывности цепи между заземлителями и заземляемыми элементами.

• Проверка срабатывания защитных устройств (УЗО, автоматов).

Результаты испытаний оформляются протоколами, которые являются обязательными для приемки объекта в эксплуатацию.

Профессиональное устройство заземления и молниезащиты — залог безопасности

Устройство заземления и молниезащиты — это критически важная система, от качества которой зависит безопасность здания и людей. Ошибки в проектировании или монтаже могут привести к поражению электрическим током, возгоранию и разрушению конструкций при ударе молнии.

Компания «БелСтройСила» предлагает профессиональные услуги по устройству заземления и молниезащиты:

• Профессиональное проектирование. Разработка проектов в соответствии с действующими нормами, включая требования профессионального стандарта.

• Качественные материалы. Использование сертифицированных заземлителей и проводников с антикоррозионным покрытием.

• Квалифицированный монтаж. Выполнение работ специалистами, имеющими необходимую квалификацию.

• Соблюдение нормативов. Гарантия соответствия сопротивления заземления и параметров молниезащиты требованиям ТКП.

• Испытания. Проведение проверок с оформлением протоколов для сдачи объекта в эксплуатацию.

Доверив устройство заземления и молниезащиты профессионалам, вы получаете надежную защиту от электротравм и ударов молнии, обеспечивая безопасность вашего дома и предприятия на долгие годы.
