Создаем транспортную сеть для вашего производства
Технологические трубопроводы — это «кровеносная система» любого промышленного предприятия. Именно по ним перемещаются сырье, полуфабрикаты, готовая продукция, энергоносители — от воды и пара до агрессивных химических веществ и взрывоопасных газов. Монтаж технологических трубопроводов — это сложнейший процесс, требующий высокой квалификации, строгого соблюдения нормативов и безупречного контроля качества. От того, как выполнены эти работы, зависят не только эффективность производства, но и безопасность людей, работающих на объекте.
Компания «БелСтройСила» предлагает профессиональный монтаж технологических трубопроводов любой сложности, гарантируя надежность, безопасность и соответствие белорусским нормам.
Глава 1: Что такое технологические трубопроводы и их классификация
Технологические трубопроводы — это системы труб, соединительных деталей, арматуры и средств контроля, предназначенные для транспортировки различных веществ в пределах промышленного предприятия. В отличие от наружных инженерных сетей, они прокладываются внутри цехов, между технологическими аппаратами и установками и являются частью производственного процесса.
Особенности технологических трубопроводов
Технологические трубопроводы отличаются большим разнообразием по условиям работы и конструктивным особенностям. Они могут транспортировать:
-
Воду и водяной пар (от 0 до 540°C, до 25 МПа)
-
Газы — природный газ, водород, кислород, углекислый газ
-
Жидкости — нефть, нефтепродукты, кислоты, щелочи, растворы, расплавы
-
Сыпучие материалы — мука, цемент, зерно, пыль
По условиям работы они классифицируются по давлению, температуре, агрессивности среды и другим параметрам. В Беларуси действуют строгие правила проектирования и монтажа этих систем .
Классификация по назначению
Технологические трубопроводы делятся на несколько основных категорий:
-
Внутрицеховые трубопроводы — обеспечивают транспортировку веществ между аппаратами и оборудованием внутри одного производственного помещения.
-
Межцеховые трубопроводы — соединяют технологические установки, расположенные в разных корпусах или цехах.
-
Трубопроводы специального назначения — для особо опасных или агрессивных сред (кислоты, щелочи, ядовитые газы).
Требования к материалам
Выбор материала труб зависит от свойств транспортируемой среды, давления и температуры. В Беларуси действуют строгие требования:
-
Для сжиженных газов, взрывоопасных и ядовитых веществ применяются бесшовные трубы — они обеспечивают максимальную герметичность и надежность .
-
Трубопроводы для агрессивных сред часто изготавливают из коррозионно-стойких сталей (аустенитного класса) или с внутренним покрытием .
-
Для нефтегазовой отрасли существуют специальные технические условия и правила эксплуатации .
Глава 2: Технология монтажа технологических трубопроводов
Монтаж технологических трубопроводов — это сложный многоэтапный процесс, требующий высокой квалификации исполнителей и строгого соблюдения технологии. В Беларуси действуют детальные нормативы расхода ресурсов на эти работы (НРР 8.03.212-2022) .
Подготовительный этап
Монтаж начинается с разработки проекта производства работ (ППР) и монтажных чертежей. Они служат руководящими документами и определяют:
-
Последовательность монтажа
-
Типы труб, арматуры и соединительных деталей
-
Способы соединения (сварка, резьба, фланцы)
-
Необходимость термообработки сварных швов
-
Организацию рабочих мест и меры безопасности
Подготовка объекта включает проверку строительных конструкций, установку опор и креплений, а также подготовку трассы прокладки трубопроводов. В зависимости от диаметра и сложности трассы работы могут выполняться на высоте до 5 метров и более — в таких случаях предусматриваются леса и подмости .

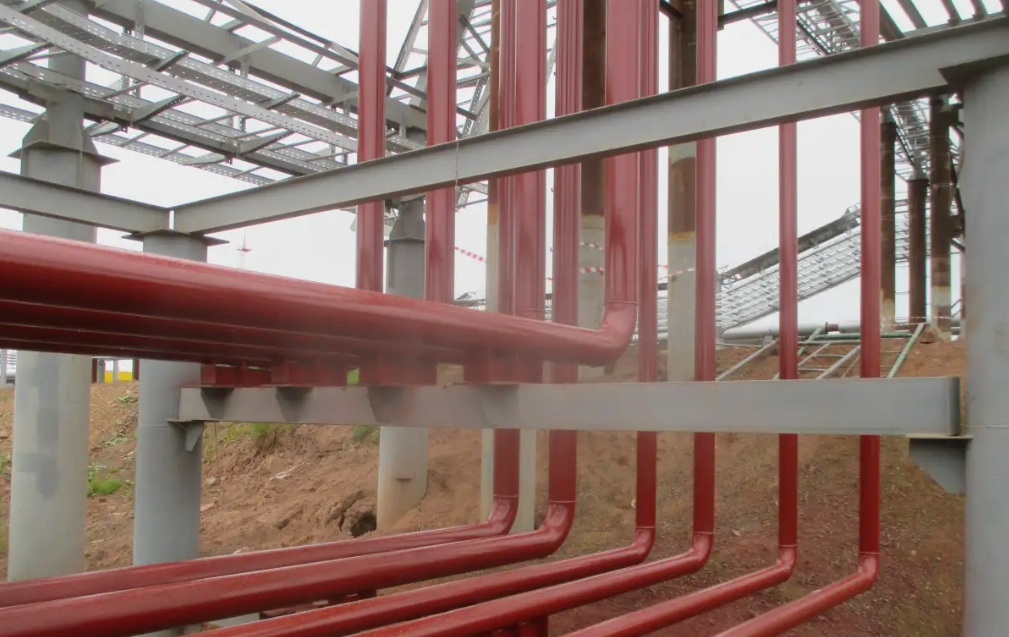

Монтаж трубопроводов
Процесс монтажа включает несколько ключевых операций:
Заготовка узлов. Трубы режутся по размерам, на них нарезается резьба или готовятся кромки под сварку. Сложные узлы собираются в мастерских и доставляются на монтажную площадку в виде готовых блоков.
Установка опор и креплений. Трубопроводы закрепляются на строительных конструкциях с помощью кронштейнов, хомутов, опор. Крепление должно обеспечивать надежную фиксацию и компенсацию температурных расширений .
Сборка и сварка труб. Трубы соединяются сваркой (основной способ для стальных труб), резьбовыми или фланцевыми соединениями. При сварке стыков важно учитывать толщину стенки трубы — в Беларуси существуют специальные нормативы для корректировки расхода материалов в зависимости от этого параметра .
Установка арматуры и оборудования. На трубопроводах монтируются задвижки, краны, клапаны, манометры, датчики. Присоединение арматуры осуществляется сваркой, на резьбе или фланцах.
Испытания и сдача. После завершения монтажа проводятся гидравлические или пневматические испытания трубопроводов на прочность и герметичность. Давление испытаний превышает рабочее, что гарантирует надежность системы. В Беларуси порядок испытаний регламентируется техническими нормативными актами .
Особенности монтажа трубопроводов для опасных сред
Для трубопроводов, транспортирующих взрывоопасные, ядовитые или агрессивные вещества, действуют особые требования:
-
Запрещается прокладывать такие трубопроводы через бытовые, подсобные помещения, вентиляционные камеры и распределительные устройства .
-
Все трубопроводы должны иметь уклон для слива воды не менее 0,01 .
-
В верхних точках трубопроводов устанавливаются воздушники для отвода воздуха и газов .
-
Проходы через стены и перекрытия выполняются в защитных гильзах с сальниковыми уплотнениями .
Глава 3: Нормативная база и контроль качества в Беларуси
Монтаж технологических трубопроводов в Республике Беларусь строго регламентируется системой нормативных документов, которые постоянно обновляются.
Основные нормативные документы
В Беларуси действуют:
-
НРР 8.03.212-2022 «Монтаж оборудования. Сборник 12. Технологические трубопроводы» — устанавливает нормативы расхода ресурсов на монтажные работы .
-
Правила устройства и безопасной эксплуатации технологических трубопроводов — регулируют требования безопасности на всех этапах жизненного цикла трубопроводов .
-
Технические условия для отдельных отраслей — нефтегазовой, химической, пищевой промышленности .
В 2019 году были внесены изменения в сборники нормативов, касающиеся толщины стенок труб при сварке стыков трубопроводов из углеродистых и легированных сталей .
Требования к квалификации персонала
Монтаж технологических трубопроводов относится к работам повышенной сложности. В Беларуси действует профессиональный стандарт «Монтажник технологического оборудования и связанных с ним конструкций» (код 7233-022). В рамках этой профессии выделяются уровни квалификации от 2-го до 7-го разряда .
Специалисты должны уметь:
-
Стропить, перемещать и укладывать оборудование массой до 25 т
-
Производить развертывание отверстий, притирку уплотняющих поверхностей арматуры
-
Вальцевать концы труб, подготавливать кромки оборудования под сварку
-
Монтировать технологические трубопроводы различного диаметра и давления
-
Производить гидравлические и пневматические испытания оборудования .
Обучение этой профессии доступно в различных учебных центрах Беларуси .
Контроль качества и испытания
Качество монтажа контролируется на всех этапах:
-
Входной контроль — проверка материалов и оборудования.
-
Операционный контроль — ежедневный мониторинг качества выполнения операций.
-
Приемочный контроль — оформление актов скрытых работ и проведение испытаний.
Гидравлические или пневматические испытания — обязательный этап сдачи трубопроводов в эксплуатацию. Результаты оформляются актами, которые являются основанием для приемки объекта .
Профессиональный монтаж — залог надежности производства
Монтаж технологических трубопроводов — это сложный технологический процесс, от качества которого зависит эффективность, безопасность и бесперебойность работы предприятия. Ошибки на этом этапе — неправильный выбор материала, некачественная сварка, отсутствие компенсаторов — могут привести к авариям, простоям и финансовым потерям.
Компания «БелСтройСила» предлагает профессиональные услуги по монтажу технологических трубопроводов:
-
Проектирование и подготовка. Разработка ППР с учетом требований НРР 8.03.212-2022 и отраслевых нормативов.
-
Качественный монтаж. Выполнение работ монтажниками 4-7 разрядов с использованием сертифицированных материалов .
-
Сварка и контроль. Качество сварных швов, термообработка, гидравлические испытания .
-
Соблюдение нормативов. Гарантия соответствия правилам устройства и безопасной эксплуатации технологических трубопроводов .
Доверив монтаж технологических трубопроводов профессионалам, вы получаете надежную, безопасную и эффективную систему, которая обеспечит бесперебойную работу вашего производства на долгие годы.
