В современном строительстве металлические конструкции занимают особое место. Это не просто стальные балки и фермы, а продуманная инженерная система, которая формирует основу здания и определяет его надежность и долговечность. Профессиональный монтаж металлических конструкций — это сложный технологический процесс, требующий высокой квалификации, точных расчетов и использования специализированного оборудования .
Компания «БелСтройСила» предлагает комплекс услуг по монтажу металлоконструкций любого уровня сложности — от легких каркасов ангаров до тяжелых несущих конструкций промышленных цехов и многоэтажных зданий.
Глава 1: Особенности монтажа металлических конструкций
Преимущества металлических конструкций и сферы их применения
Металлические конструкции прочно вошли в современную строительную практику благодаря своим уникальным характеристикам. Они сочетают в себе высокую несущую способность, относительно небольшой вес и гибкость архитектурных решений .
Основные преимущества металлоконструкций:
-
Скорость монтажа. Возведение каркаса занимает значительно меньше времени по сравнению с кирпичными или монолитными технологиями.
-
Надежность и долговечность. Правильно смонтированные конструкции способны выдерживать значительные нагрузки в течение десятилетий.
-
Свобода планировки. Металлические каркасы позволяют создавать большепролетные пространства без промежуточных опор.
-
Сейсмостойкость. Стальные конструкции демонстрируют высокую устойчивость к динамическим нагрузкам.
Области применения металлоконструкций охватывают все сферы строительства: промышленные объекты (цеха, склады, ангары), коммерческие здания (торговые центры, автосалоны), спортивные и развлекательные сооружения (крытые стадионы, бассейны), транспортную инфраструктуру (мосты, эстакады, путепроводы) .
Профессиональный монтаж металлических конструкций позволяет реализовать практически любой архитектурный проект, обеспечивая при этом высокую степень надежности и безопасности объекта.
Ключевые этапы монтажных работ
Качественный монтаж металлоконструкций начинается задолго до первого подъема элемента краном. Весь процесс разделяется на несколько последовательных этапов .
Подготовительный этап. До начала монтажа необходимо обеспечить строительную площадку всем необходимым. Геодезическая разбивка осей здания выполняется с выносом в натуру крайних точек, определяющих положение основных осей. Для этого используются теодолиты, а контрольные знаки закрепляются на расстоянии 5-10 метров от будущего здания. Также устраивается рабочий репер, отметку которого определяют от ближайших реперов государственной нивелирной сети .
Организация зоны монтажа. На площадке обустраиваются места для складирования конструкций и работы крана, подводятся временные инженерные сети, монтируется наружное и внутреннее освещение. Детальная геодезическая разбивка с выносом главных осей и осей устанавливаемых элементов выполняется до начала основных работ .
Приемка и складирование конструкций. Металлические элементы должны пройти входной контроль — проверку на соответствие проекту, отсутствие дефектов, наличие осевых рисок и марок. Хранение конструкций осуществляется на открытых, спланированных площадках с покрытием из щебня или песка в штабелях с прокладками. На элементы наносятся риски установочных и продольных осей на боковых гранях конструкций и на уровне низа опорных поверхностей. Важно, что нанесение царапин или надрезов на поверхности конструкций недопустимо .
Глава 2: Технология монтажа металлических конструкций
Подготовка конструкций к монтажу
Перед установкой в проектное положение конструкции проверяются: наличие марок и осевых рисок, соответствие геометрических размеров и формы чертежам. Элементы, которые будут подниматься, должны быть раскреплены, чтобы при подъеме они не деформировались. Места строповки обозначаются краской .
Укрупнительная сборка — важный этап подготовки. Для элементов с большими габаритами и весом применяют предварительную сборку в блоки на специально оборудованной площадке непосредственно в зоне монтажа. Это позволяет сократить количество подъемов и повысить эффективность использования кранового оборудования .
Основной монтаж выполняется в два приема: сначала конструкцию поднимают на высоту 20-30 см для проверки надежности крепления, затем — дальнейший подъем. Элементы поднимаются плавно, без рывков и раскачивания, с использованием оттяжек для исключения вращения .
Способы монтажа металлических конструкций
В зависимости от типа здания и характера конструкций применяются различные методы монтажа :
Монтаж отдельными элементами. Это сборка сооружения из отдельных, ранее заготовленных деталей, поданных краном или вручную к месту монтажа. Такой метод требует больших затрат ручного труда и значительного расхода материала на устройство лесов и подмостей. При монтаже отдельными элементами необходимо окончательное закрепление каждого элемента. В настоящее время этот метод применяется ограниченно из-за низкой производительности .
Монтаж конструктивными элементами. Более индустриальный способ, при котором к месту работ доставляются конструкции заводского изготовления (фермы, рамы, арки и т.п.), которые с помощью монтажного оборудования за один прием поднимаются и устанавливаются в проектное положение. Этот способ является наиболее распространенным и высокопроизводительным .
Монтаж блоками. Наиболее прогрессивный метод, при котором несколько конструктивных элементов соединяются на земле в пространственно жесткий блок с помощью постоянных связей, предусмотренных проектом. Полученный укрупненный блок быстро монтируется мобильными автокранами. Такой подход позволяет более полно использовать грузоподъемность кранов, сокращает число необходимых подъемов и сроки монтажа .
Способы подъема и установки конструкций
В зависимости от формы, размеров и местных условий для подъема и установки собранных металлических конструкций применяются различные способы :
-
Вертикальный подъем — конструкция поднимается строго вверх и устанавливается в проектное положение.
-
Подъем поворотом — конструкция, закрепленная шарнирно у основания, поднимается за верхнюю часть.
-
Надвижка конструкций — элемент перемещается по направляющим в горизонтальной плоскости.
-
Подъем сложным перемещением — комбинация различных способов.
Соединения металлических конструкций
От качества соединений зависит устойчивость и надежность всей конструкции. При монтаже металлических конструкций применяются различные виды соединений :

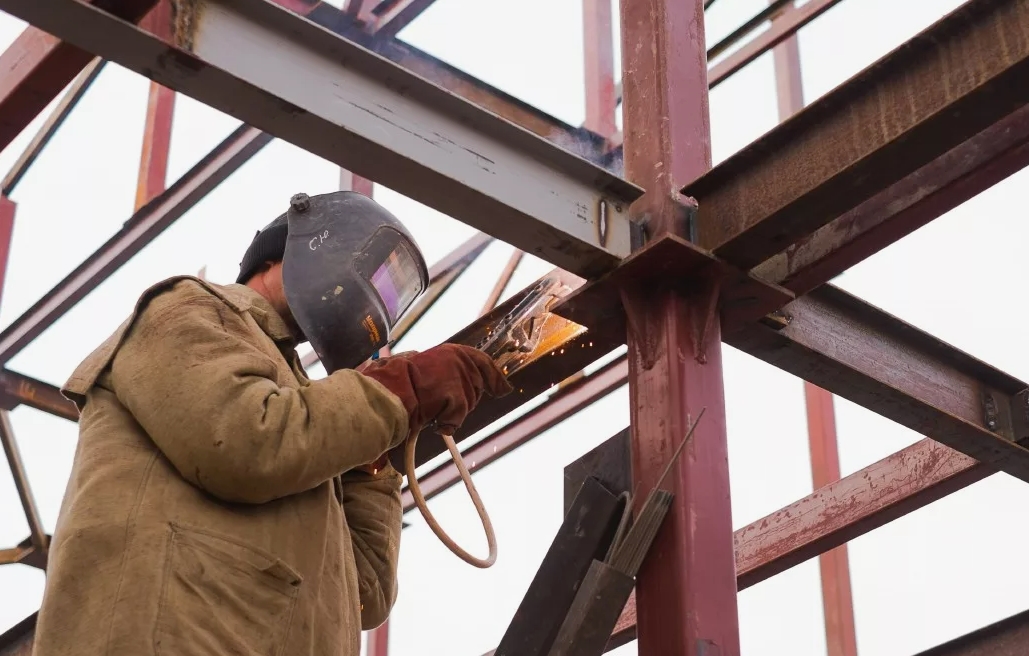

Сварные соединения — выполняются с применением электродуговой сварки. Обеспечивают высокую прочность и жесткость узлов. Требуют квалифицированных сварщиков и контроля качества швов. Качество сварных швов проверяется визуальным осмотром и инструментальными методами .
Болтовые соединения — собираются с использованием высокопрочных болтов. Обеспечивают надежное соединение и возможность демонтажа. Сборка болтовых соединений требует точной установки и контроля затяжки .
Комбинированные соединения — сочетают сварку и болтовые соединения, используются в наиболее ответственных узлах.
Контроль качества и приемка работ
По завершении монтажа проводится комплексная проверка :
-
Геодезический контроль — проверка соответствия фактических размеров проектным. Проверяется вертикальность колонн, горизонтальность балок и ферм, правильность расположения осей.
-
Контроль соединений — проверка качества сварных швов, затяжки болтов.
-
Антикоррозионная защита — проверка состояния покрытия, устранение повреждений, возникших при монтаже.
Результаты контроля фиксируются в журналах производства работ и актах приемки .
Глава 3: Специфика монтажа различных металлоконструкций
Монтаж колонн и подкрановых конструкций
Монтаж колонн является одним из наиболее ответственных этапов. Колонны устанавливаются на подготовленные фундаменты с анкерными болтами. Выверка вертикальности выполняется с помощью теодолита, временное закрепление осуществляется с использованием клиновых вкладышей и расчалок .
Подкрановые конструкции монтируются после установки колонн. К ним относятся подкрановые балки, тормозные конструкции и связи. Особое внимание уделяется точности установки подкрановых путей, так как от этого зависит работа мостовых кранов .
Монтаж ферм покрытия
Монтаж ферм покрытия — один из самых сложных этапов. Фермы могут быть стропильными (основные несущие конструкции) и подстропильными (передающие нагрузку от стропильных ферм на колонны). Монтаж ферм выполняется с использованием траверс для предотвращения деформаций .
Крупные фермы часто монтируются укрупненными блоками, собранными на уровне земли. Это позволяет сократить количество высотных операций и повысить безопасность работ .
Монтаж арочных и пространственных конструкций
Арочные и пространственные конструкции требуют особого подхода. Они могут собираться на уровне земли с последующим подъемом целиком или методом последовательного наращивания элементов на проектном уровне. Для таких конструкций часто применяются специальные монтажные приспособления и временные опоры .
Надежный монтаж — залог долговечности
Монтаж металлических конструкций — это сложный технологический процесс, от качества которого зависит прочность и безопасность всего здания. Ошибки на этом этапе могут привести к серьезным деформациям, авариям и финансовым потерям.
Компания «БелСтройСила» предлагает комплексный подход к монтажу металлических конструкций:
-
Профессиональное проектирование — разработка проектов производства работ с учетом всех нормативов и особенностей объекта.
-
Качественное выполнение — применение современной техники и строгий контроль на всех этапах.
-
Квалифицированные кадры — опытные монтажники, сварщики и геодезисты.
-
Соблюдение нормативов — выполнение работ в строгом соответствии с требованиями строительных норм.
Доверив монтаж металлических конструкций профессионалам, вы получаете гарантию того, что ваше здание будет надежным, долговечным и безопасным. Компания «БелСтройСила» обеспечит точность установки конструкций, качество соединений и соблюдение всех технологических норм.
